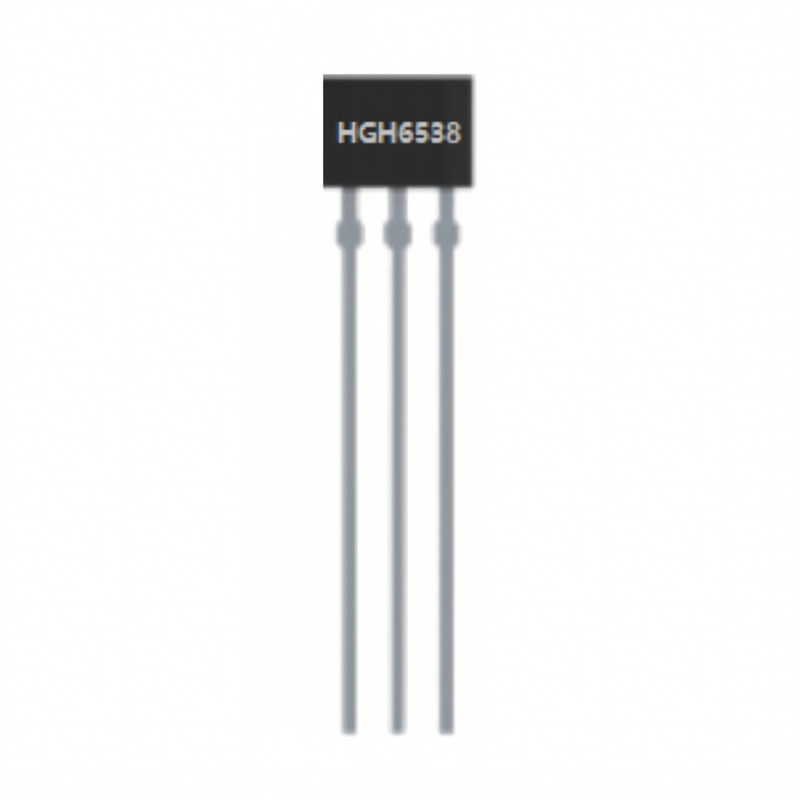

Линейный датчик Холла HGH6538
Микросхема HGH6538 интегрирует датчик Холла на кристалле, используя BCD-технологию для достижения интегрированной конструкции датчика Холла и схемы обработки сигнала ASIC. Микросхема включает в себя высокочувствительный датчик Холла, предусилитель сигнала Холла, высокоточный блок температурной...
Описание
маркер
Микросхема HGH6538 интегрирует датчик Холла на кристалле, используя BCD-технологию для достижения интегрированной конструкции датчика Холла и схемы обработки сигнала ASIC. Микросхема включает в себя высокочувствительный датчик Холла, предусилитель сигнала Холла, высокоточный блок температурной компенсации Холла, генератор, схему динамической компенсации смещения и модуль усилительного выхода.
HGH6538 использует передовую адаптивную технологию температурной компенсации Холла, позволяющую ей нормально работать в диапазоне температур от -55°C до +125°C. Она обладает широким линейным диапазоном выходного сигнала; при питании от 5 В выходное напряжение VOUT может линейно изменяться в зависимости от магнитного поля от 0,5 В до 4,5 В, достигая линейности до 0,25%. Интегрированная схема динамической компенсации смещения гарантирует, что чувствительность и статическое выходное напряжение практически не зависят от внешнего давления и деформации корпуса. Она имеет частоту модуляции 1,4 МГц, полосу пропускания 240 кГц и высокую скорость отклика. В микросхему интегрирован электронный предохранитель, программируемый дважды, и предусмотрена блокировка предохранителя.
Диапазон рабочих температур составляет от -55°C до +150°C, а диапазон температур хранения — от -55°C до +165°C, что соответствует требованиям к экологичности, таким как отсутствие галогенов, свинца и соответствие директиве RoHS.
Области применения
Главный драйвер двигателя
Датчик угла
Технические характеристики
Диапазон рабочего напряжения: 4,5~5,5 В, коэффициент усиления линейно пропорционален VCC
Широкий диапазон измерений, линейность лучше 0,25%
Мощность прерывания, гармоник и шума менее 1% от основной частоты (тест синусоидального сигнала 30 кГц)
Типичное время отклика: 1,2 мкс
Частота прерывания 1,4 МГц, высокая полоса пропускания, низкий уровень шума, типичная полоса пропускания сигнала 240 кГц
Корпус: TO94
Рабочая температура окружающей среды: -55~+150℃, диапазон температур хранения: -55~+165℃
Высокая помехоустойчивость и устойчивость к механическим воздействиям
Многофункциональные защиты: защита от обрыва цепи, защита от обратного подключения, ограничение высокого напряжения, ограничение выходного напряжения
Низкий температурный дрейф: 25°C~+150℃, <1%; -40°C~+25℃, <±1,5%
Электростатический разряд (HBM) ±8 кВ
