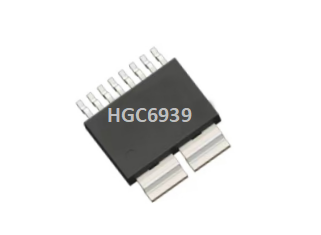

HGC6939
HGC6939 – это высокопроизводительный датчик тока на основе эффекта Холла, способный более эффективно измерять постоянный или переменный ток. Он отличается высокой точностью, превосходной линейностью и температурной стабильностью, что делает его широко применимым в промышленных, бытовых и ...
Описание
маркер
HGC6939 — это высокопроизводительный датчик тока на основе эффекта Холла, способный более эффективно измерять постоянный или переменный ток. Он отличается высокой точностью, превосходной линейностью и температурной стабильностью, что делает его широко применимым в промышленных, бытовых и коммуникационных устройствах.
HGC6939 состоит из высокоточной, малошумной линейной интегральной схемы Холла и низкоимпедансного основного токового проводника. Сверхнизкое сопротивление проводника 0,14 мОм минимизирует потери мощности и тепловыделение, а внутренняя изоляция обеспечивает выдерживаемое напряжение 5000 В среднеквадратичного значения между входным токовым трактом и вторичной схемой. В датчике используется технология температурной компенсации линейного датчика Холла, демонстрирующая высокую температурную стабильность.
Встроенная дифференциальная схема подавления синфазных помех HGC6939 гарантирует, что выходной сигнал микросхемы не подвержен влиянию внешних магнитных помех; встроенная схема динамической компенсации смещения делает чувствительность микросхемы невосприимчивой к внешнему давлению и напряжению, возникающему при упаковке микросхемы. Функция быстрого мониторинга неисправностей с открытым стоком идеально подходит для обнаружения перегрузок по току. Опорное напряжение (VREF) позволяет проводить дифференциальные измерения и устанавливать пороговое опорное напряжение (VOC) для защиты от перегрузки по току.
Области применения
Управление двигателями
Система контроля нагрузки
Импульсные источники питания
Защита от перегрузки по току
Фотовольтаика
Новые источники энергии
Технические характеристики
Опорный источник имеет два режима работы: встроенный выход VREF и внешний вход VREF.
В режиме встроенного выхода VREF напряжение VOE программируется до <5 мВ.
В режиме внешнего входа VREF статическое выходное напряжение VOUT остается постоянным.
Диапазоны измерения тока: 50 А, 100 А, 150 А, 200 А
Низкий уровень шума, однополярный аналоговый выход
Высокое выдерживаемое напряжение изоляции, безопасное напряжение изоляции 5000 В среднеквадратичного значения от вывода до сигнала.
Корпус: SOW10
Низкие потери, сопротивление выводов 0,14 мОм
Высокая полоса пропускания, до 450 кГц, время отклика 0,6 мкс
Погрешность при комнатной температуре ±1%, температурный дрейф чувствительности до ±2,5%
Хорошая температурная стабильность, используется схема усиления сигнала Холла и схема температурной компенсации
Дифференциальная структура Холла, высокая устойчивость к внешним магнитным помехам
Высокая устойчивость к механическим нагрузкам, магнитные параметры не отклоняются под воздействием внешнего давления
ESD (HBM) 4 кВ, ESD (CDM) 2 кВ, LU 500 мА
